近年來，為了低碳環(huán)保，溫拌瀝青成為道路界研究的重點和熱點。溫拌技術主要有3種: 有機黏附型、發(fā)泡瀝青黏附和表面活性。由于其核心技術及技術細節(jié)尚處于保密階段，目前，中國瀝青溫拌技術的應用主要還是依靠造價較貴的國外溫拌劑，對于推廣應用受到極大的限制。因此開發(fā)性能穩(wěn)定，造價相對低廉的溫拌劑成為各大研究機構的熱點。故本研究上海昌吉地質(zhì)儀器有限公司選用廣西合浦縣的高嶺土，制備5組不同比例的改性瀝青試樣，利用布氏黏度試驗得到其黏度值，分析了高嶺土摻量對瀝青的黏度影響，并利用黏度值與溫度的關系在不同溫標下線性擬合出黏溫指數(shù)( VTS) 對5種改性瀝青的溫度敏感性進行分析評價，用理論分析了剪切率在不同溫度下對改性瀝青的影響。
1試驗方法

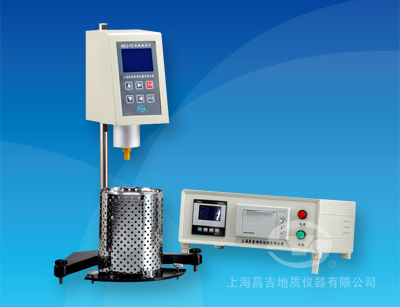

采用上海昌吉地質(zhì)儀器有限公司生產(chǎn)的NDJ—1C型布氏黏度儀，按 T 0625—2011瀝青旋轉(zhuǎn)黏度試驗( 布洛克菲爾德黏度計法) 來測定不同摻量下的高嶺土改性瀝青在不同溫度范圍內(nèi)(60、70、80、90、110、135、160、175℃) 的黏度; 該儀器的測量范
圍為100~2×10-6mPa·s(測量誤差為±1% ，重復性誤差為±0. 5%) ，控溫范圍(20±0.1)～(200±0.1)℃，轉(zhuǎn)子轉(zhuǎn)速可調(diào)4擋。
取出其中一組改性瀝青盛樣容器，適當攪拌，按轉(zhuǎn)子型號所要求的體積向黏度計的盛樣筒中添加瀝青試樣，將相應轉(zhuǎn)子與瀝青盛樣筒一起置于135℃左右的烘箱中保溫，維持1.5h，之后再將轉(zhuǎn)子和瀝青盛樣筒并安裝在黏度計上，降低黏度計，使轉(zhuǎn)子插
入盛樣筒的瀝青液面中至規(guī)定高度; 同時，設定實驗所需的平衡溫度，將盛于筒內(nèi)的瀝青試樣在恒溫容器中培養(yǎng)20min。
2 結(jié)論
(1)上海昌吉地質(zhì)儀器有限公司研究高嶺土改性瀝青，為高嶺土的資源利用提供了一種新的途徑，相比于其他有機高分子聚合物改性瀝青的優(yōu)點在于節(jié)約耗能、經(jīng)濟合理。高嶺土改性瀝青一旦運用到路面材料中，憑借其中國豐富的礦產(chǎn)資源，將不必依賴國外造價昂貴的溫拌改性劑。
(2) 在5組不同摻量的高嶺土改性瀝青中，摻量為 11% 的高嶺土改性瀝青黏度值相比較基質(zhì)瀝青提高最顯著，由28.4%增至38.5% 。高嶺土所含化學成分二氧化硅對其改性瀝青黏度有著密切的關系，因此，需進一步研究和探討高嶺土中所含的二氧化硅與瀝青之間是否存在物理化學反應以及高嶺土其他氧化物成分與瀝青的反應機理。
(3) 利用試驗所測高嶺土改性瀝青黏度值，在開氏溫標及蘭金氏溫標分別根據(jù)式(2)和式(3)對不同摻量的高嶺土改性瀝青的黏溫曲線進行擬合求出VTS，結(jié)果達99.5%以上，11%摻量的高嶺土改性瀝青溫度敏感性最小。
(4) 隨著溫度升高瀝青黏度減小，通過理論分析，當溫度高于135℃時，高嶺土改性瀝青的黏度受剪切率的影響逐漸變小，溫度繼續(xù)升高，剪切率的變化對瀝青黏度基本無影響。
以上內(nèi)容僅供參考，歡迎大家到上海昌吉地質(zhì)儀器有限公司咨詢購買相關產(chǎn)品。
掃一掃進入手機官網(wǎng)
掃一掃關注我們
