我國大型工程的地下廠房建設規模越來越大。 由于受到地形等因素的制約，地下廠房在遇到復雜的地質條件和工程問題時，需要對地質進行研究，并使用現場測試、數值分析等方法和手段。 因此，深入研究地下廠房的基本地質條件、斷裂發育、應力場特征、洞室穩定性，具有重要意義。
全站儀和滑動測微計
線法監測。
測微計在軸向變形線法測量中，采用套上塑性套管的金屬測標方法，將側線劃分為若干段，通過灌漿等方式將側標與被測介質澆筑起來。當測介質發生變形時，將測介質的標距長度與時間變化聯系起來，計算得出被測介質的變形分布規律數據。
在三維收斂檢測測點的布置上，對地下廠房開挖斷面進行布置，設置主廠房的上、下游側墻點、拱肩點、拱頂點，在廠房底部開挖上下游邊墻，將斷面標注上斷面號?；瑒?dòng)測微計測孔，一般設置在地下廠房開挖斷面處，目的是監測地下廠房圍巖的變形情況、廠房直立墻的變形情況，引水洞洞間巖體的穩定情況等。
監測儀器使用巖體表面三維非基礎變形監測徠卡全站儀，儀器附屬設備包括棱鏡、反光照射片、膜片、強力照射燈等。采用瑞士進口的滑動微測算計對巖體深部變形狀況進行檢測，部件包括導向鏈、連接桿、二次儀表等。
深埋地下廠房微震檢測系統
該系統是隨著幾年來地下巖體監測的數字化監測技術的快速發展產物，這種技術在國外深井礦山發掘、高應力礦山地壓安全檢測中廣泛使用。目前在我國的深埋地下廠房中，圍巖變形和穩定性預測上也正使用著，對于監測地下廠房的微震活動起著非常重要的作用。
微震監測系統包括數字信號采集系統、信號處理系統，使用的是加速度傳感器，采用 24 位模數轉換、閥值觸發。通道微震檢測系統，可以覆蓋主廠房和主變室之間的區域以及頂拱區域，對加速傳感器的微破裂可以實行 24h 不間斷監測。實時動態監測微震事件的時間、空間、位置、應力等多項震源參數信息，并提供出微震事件的完整波形和波普分析圖，降低微震事件對地下廠房運行的影響。
微震監測系統采用網狀分布，傳感器安裝主要分布在主變室的上游邊墻。通過彈性波信號，加強傳感器與巖體之間的接觸。

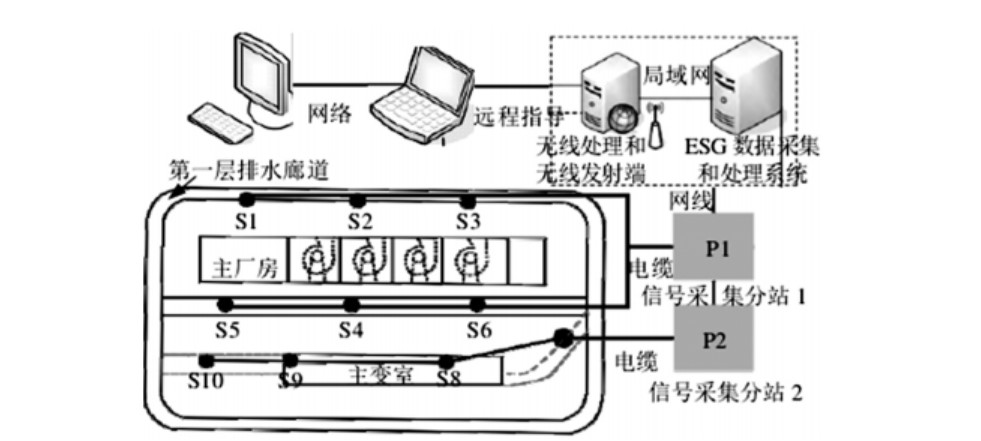

微震監測系統網絡拓?fù)浣Y(jié)構圖
監測儀器的布置，一般為在地下廠房的上層和下層洞內，各埋設一套石墨桿收斂計。在上、下聯系洞內設置側點支墩，分別測量巖體的變形；再將測點間的變形情況進行分析、計算，得出不同測段的巖體相對變形量；最終得出各測點相對下游邊墻的累計變形。
4 結 語
本文以實際案例為分析對象，主要對地下廠房洞室的地質環境的復雜性和特殊性進行分析，介紹了該案例地下廠房地質因素的影響，對人工開挖洞室的穩定性進行了論述。然后對地下廠房中的各種監測儀器系統的原理、構造以及功能進行探討與研究。通過分析，提請業界關注工程圍巖穩定性，以及地下廠房工程設計與施工的難點和重點。下一步，應加強地下主廠房及主變室、洞室的圍巖穩定性分析研究。
